Мини земснаряды Юнга

Стандартная комплектация мини земснаряда «Юнга-1»

Рама устройства одновременно выполняющая роль опорной платформы, для навесного рабочего оборудования;
Герметичные поплавки-понтоны (в количестве двух штук), устанавливаемые симметрично относительно продольной оси рамы;
Подъемная стрела;
Блок для размыва грунта;
Ручная лебедка для подъема и опускания стрелы;
Две мотопомпы с комплектом шлангов;
Транец для лодочного мотора;

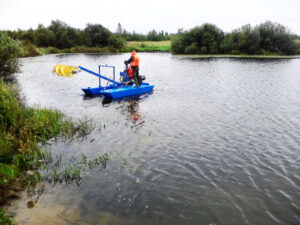

Стандартная комплектация мини земснаряда «Юнга-2»

Рама устройства, одновременно выполняющая роль опорной платформы, для навесного рабочего оборудования;
Герметичные поплавки-понтоны (в количестве двух штук), устанавливаемые симметрично относительно продольной оси рамы;
Подъемная стрела;
Шнек для рыхления почвы и удаления водной растительности;
Гидравлическая лебёдка для подъема и опускания стрелы;
Место оператора;
Гидравлическое оборудование;
Транец для лодочного мотора;

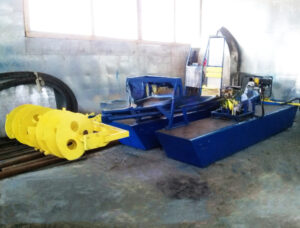

Стандартная комплектация мини земснаряда «Юнга-3»

Рама устройства, одновременно выполняющая роль опорной платформы, для навесного рабочего оборудования;
Герметичные поплавки-понтоны (в количестве двух штук), устанавливаемые симметрично относительно продольной оси рамы;
Подъемная стрела;
Шнек для рыхления почвы и удаления водной растительности;
Гидравлическая лебёдка для подъема и опускания стрелы;
Место оператора;
Гидравлическое оборудование;
Мотопомпа с комплектом шлангов;
Транец для лодочного мотора;

Комплект оборудования мини земснаряд «Юнга-3» без плав средства:

Стрела со шнеком
Шнек c приводом от гидромотора D 500 мм L 1500 мм 100 об/мин
Гидролебёдка
Комплект гидравлики:

— Гидронасосная станция
— Гидрораспределитель
— Комплект шлангов РВД

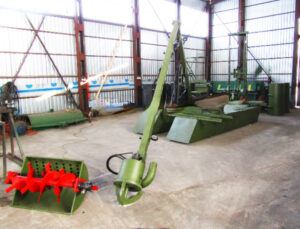

Стандартная комплектация мини земснаряда «Юнга-4»

Герметичные поплавки-понтоны (в количестве двух штук), устанавливаемые симметрично относительно продольной оси рамы и дополнительные съёмные понтоны для устойчивости;
Подъемная стрела с углом поворота 90⁰;
Шнек для рыхления почвы и удаления водной растительности или насадка для плотного грунта;
Место оператора;
Гидравлическое оборудование;
Мотопомпа с комплектом шлангов;
Транец для лодочного мотора;

Стандартная комплектация мини земснаряда «Юнга-5»

Рама устройства (одновременно выполняющая роль опорной платформы, для навесного рабочего оборудования);
Герметичные поплавки-понтоны (в количестве двух штук), устанавливаемые симметрично относительно продольной оси рамы измельчения;
Подъемная ломаная стрела с углом поворота 90⁰;
Гидростация;
Блок для плотного грунта с гидравлической помпой и с гидромотором (для привода рыхлителя);
Рабочее место оператора;
Гидравлическое оборудование (гидронасосная станция, гидрораспределитель, комплект шлангов РВД);
Шланг D 75 мм – 30 м.

Краткое описание работы мини земснаряда «Юнга-3» и «Юнга-4»

При работе мини земснаряда использован способ гидромеханического рыхления донных отложений, а также поверхностного слоя очищаемого водоема, и дальнейшая транспортировка получаемой смеси на расстояние от 75м. до 150м. от земснаряда (данное расстояние зависит от плотности поднимаемой смеси и высоты подъема).

Консистенция раствора получаемое смеси должна обеспечить свободное перемещение ее по всей длине трубопровода.

На раме (опорной платформе) устройства смонтирована одна бензиновая мотопомпа (Чемпион производительностью Q=1800 л/мин.) и гидронасосная станция («Лифан» 15 л/с) с пультом управления для привода рабочего инструмента (шнек, блок для плотного грунта, грейфер, лебедка).

Работа мотопомпы заключается в удалении полученной смеси, состоящей из размытых донных отложений и мелких частиц поверхностного слоя дна на берег водоема. При этом необходимо учитывать, что донные отложения должны транспортироваться на некоторое расстояние от края водоема, в противном случае после проливных дождей или весеннего паводка они вновь окажутся в водоеме.

Порядок выполнения рабочих операций при эксплуатации мини земснаряда «Юнга».

Мини земснаряд с помощью механизма передвижения (лодочный мотор, гидролопасти) перемещается на место производства работ по очистке водоема (стрела устройства должна находиться в поднятом положении).

Осуществляется замер глубины водоема в месте производства работ.

Далее стрела, с закрепленным на ней шнеком, с помощью механизма подъема/опускания опускается в определенное рабочее положение и фиксируется. Затем с помощью гидрораспределителя приводится в движение рабочий инструмент (шнек, блок для плотного грунта) и только при работающем инструменте запускается мотопомпа. Последовательность действий при окончании работ выполняется в обратном порядке.

Геотубы к земснаряду и их применение:

Строительство дамб, плотин, мелиорационных зон;
Контроль эрозии и стабилизация береговых склонов и откосов;
Экстренная защита объектов различного назначения от быстроразвивающихся паводковых явлений;
Обезвоживание отходов бурения;
Обезвоживание сырья.

Технические характеристики:

Материал геотуб …………………… высокопрочный тканый геотекстиль;

Диаметр геотуб …………………………………………………….. 1,5 метра;

Длина геотуб ………………………………………………………… 30 метров;

Геотубы оборудованы впускными рукавами для заполнения

Технические характеристики земснаряда «Юнга»

Марка	Юнга-1	Юнга-2	Юнга-3	Юнга-4	Юнга-5
Предназначение	углубление дна, откачка ила, добыча песчано-гравийной смеси размером до 25 мм.	удаление водорослей и камыша.	удаление водорослей, камыша, тины, углубление дна, откачка ила, добыча плотного грунта, песчано-гравийной смеси размером до 30 мм.	удаление водорослей, камыша, тины, углубление дна, откачка ила, добыча плотного грунта, песчано-гравийной смеси размером до 30 мм.	удаление водорослей, камыша, тины, углубление дна, откачка ила, добыча плотного грунта, песчано-гравийной смеси размером до 30 мм.
Рабочий инструмент	стрела с блоком для размывания грунта	шнек с приводом от гидромотора D 250 мм, L 1500 мм, 250 об/мин.	шнек с приводом от гидромотора D 500 мм, L 1500 мм, 100 об/мин.	поворотная стрела: – шнек c приводом от гидромотора D 500 мм, L 750 мм, 200 об/мин. – блок для плотного грунта 200 об/мин. – грейферный захват	поворотная стрела: – мульчер c приводом от гидромотора D 400 мм, L 400 мм, 150 об/мин. – блок для плотного грунта с насосом – грейферный захват
Гидростанция	–	Q=22 л/мин	Q=22 л/мин	Q=22 л/мин	Q=35 л/мин
Мах. рабочая глубина, м	6	3	4	4	4
Расстояние транспортирования пульпы, м (max)	75-150 (в зависимости от плотности пульпы)	–	75-150 (в зависимости от плотности пульпы)	75-150 (в зависимости от плотности пульпы)	75-150 (в зависимости от плотности пульпы)
Производительность по пульпе, м³/час	70	–	120	120	120
Производительность по грунту, м³/час	12	–	15	20	20
Размеры Д/Ш, мм	3500/1800	3000/1800	5000/1800	5000/3000	6700/2400
Вес полной комплектации, кг	330	450	750	950	1000
